在半導體制造領域，微米級的內部缺陷足以讓整批晶圓報廢。一位工藝工程師曾望著檢測報告上的異常信號點，發出這樣的感嘆。
隨著半導體工藝節點不斷向5納米、3納米甚至更小尺寸邁進，芯片內部結構的復雜度和集成度呈指數級增長。當芯片結構從二維平面走向三維堆疊，當硅片厚度不斷減薄以提高性能，內部缺陷的檢測成為影響良率和可靠性的關鍵瓶頸。微裂紋、空洞、摻雜不均勻、晶體缺陷……這些隱藏在硅晶體內部的瑕疵，如同精密機械中的暗傷，常規光學檢測手段對此無能為力。

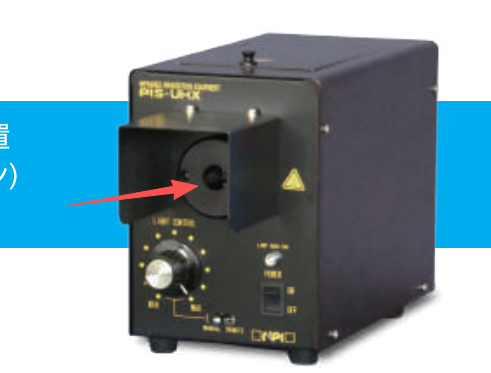

正是在這一行業痛點下，日本NPI公司推出的PIS-UHX-AIR近紅外光源，以其卓1越的穿透能力和精準的檢測性能，成為半導體內部缺陷檢測的“火眼金睛"。
近紅外光的獨特優勢在于——硅材料在近紅外波段（特別是1100nm以上）具有較高的透過率，這使得光線能夠穿透硅晶片，直接探測內部結構。
PIS-UHX-AIR采用150W高功率鹵素?zé)粼O(shè)計，能夠穩定輸出400nm-1700nm的寬光譜照射，峰值波長聚焦1000nm近紅外區域。這一波長范圍恰好適配半導體材料的光學特性——可穿透部分封裝層或晶圓表層，清晰識別內部裂紋、氣泡、雜質等隱藏缺陷，解決了傳統光源難以檢測深層問題的行業難題。
與普通光源不同，PIS-UHX-AIR實現了850-1650nm多波長精確控制，用戶可根據不同硅片厚度和檢測需求，選擇最合適的波長進行探測。產品提供三種峰值波長可選的燈型，配合濾光片簡易脫著機構，支持任意波長的定制化照射。特別是在1100nm附近的關鍵波段，光源輸出經過專門優化，確保了對硅材料的穿透效果-1。
在半導體生產線的連續作業場景中，光源的穩定性與耐用性直接影響檢測效率。PIS-UHX-AIR采用直流點燈方式，電壓安定度達到±0.1%（定格輸入電壓±10%時），確保長時間運行過程中照射強度均勻、波長穩定，有效避免因光源波動導致的檢測誤差，為良率控制提供可靠保障。
集成強度反饋系統實時監測并調整輸出光強，確保長時間連續工作下的穩定性。脈沖照明功能則支持與檢測設備的高速同步，實現運動狀態下的清晰成像。
可調電壓設計（2-15V）允許工程師根據實際檢測需求，精確控制光強和穿透深度。無論是針對不同材質的晶圓檢測，還是多樣化封裝工藝的質量驗證，都能實現“精準匹配"，避免了單一波長光源的應用局限。
在1100nm處，硅片呈半透明狀態，配合PIS-UHX-AIR與InGaAs相機，可檢出<5μm的隱裂，實現0.5m/s的在線檢測速度。
光纖照明設計打破了傳統光源的安裝限制，可根據檢測設備的結構需求靈活布置出射光，無論是大型檢測儀器的集成應用，還是小型實驗裝置的搭配使用，都能輕松適配，極大降低了設備改造與安裝成本。
其緊湊的外形尺寸（124×165×224mm）與2.7kg的輕量化設計，也為檢測設備的集成與移動提供了便利，尤其適合空間有限的生產線或需要頻繁調整檢測工位的場景。
面對高功率光源必然產生的熱管理挑戰，強制風扇冷卻系統確保了設備在長時間高強度工作條件下保持穩定的光學性能。內置低噪聲風扇，0-40℃環境溫度下保持燈殼表面<45℃，避免熱漂移導致的光譜偏移。運行時噪音極低（≤45 dB(A)），即使在精密實驗室或?qū)Νh(huán)境噪音要求較高的潔凈車間中使用，也不會產生干擾。
在晶圓制造環節，PIS-UHX-AIR的近紅外照射能力可穿透晶圓表層，精準檢測出內部的微小裂紋、晶格缺陷及雜質分布，幫助工程師及時發現生產過程中的問題，避免不合格晶圓流入后續工序，從而降低制造成本、提升整體良率。
在一家晶圓代工廠的檢測線上，技術人員將其集成到自動光學檢測系統中，專門用于FinFET結構的3D芯片內部缺陷探測。通過精確選擇1300nm和1450nm的工作波長，檢測系統成功識別出了多批晶圓中的微米級內部空洞，這些缺陷在使用傳統檢測手段時全被遺漏。
在半導體封裝檢測中，PIS-UHX-AIR能夠清晰識別封裝層與芯片之間的貼合度、引線鍵合的完1整性，有效排查虛焊、脫焊等隱患。特別是能夠清晰成像硅通孔內的填充缺陷和界面分層問題，為異構集成提供了可靠的質量保障。
實戰數據表明，采用PIS-UHX-AIR后，檢測時間相比之前的方案縮短了約40%，同時將缺陷漏檢率降低了70%以上。
這一提升直接轉化為企業的競爭優勢：
直接價值：高精度照射能力減少了檢測誤差，降低了不合格產品的返工率與報廢率，直接節約生產成本；穩定的性能與長使用壽命，減少了光源更換頻率，降低了設備維護成本與停機時間，提升了生產效率。
間接價值：多場景適配能力與靈活的集成設計，幫助企業避免了因檢測設備升級而導致的大規模改造，延長了現有檢測設備的使用壽命。精準的檢測數據為企業優化生產工藝、提升產品質量提供了可靠依據，助力企業在高中端半導體市場中占據優勢地位。
對于國際化布局的半導體企業而言，PIS-UHX-AIR的寬電壓輸入特性（支持AC85V-264V） 極1具實用價值，可適配不同地區的電網標準，無需額外配備電壓轉換器，降低了跨國生產的設備適配成本。內置功率因數校正IC，功率因數達到0.95以上，符合高標準的諧波要求。
當硅片在檢測臺上緩緩移動，近紅外光穿透晶體，內部結構的每一處細節都在成像系統中清晰呈現。那些曾隱藏在視線之外的微裂紋、空洞和界面缺陷，如今無處遁形。
半導體制造正在進入一個“全透視"檢測時代，不再滿足于表面，而是追求從內到外的可靠。在這條追求極1致的道路上，日本NPI PIS-UHX-AIR近紅外光源，以其精準的照射性能、靈活的場景適配、穩定的運行表現，成為照亮芯片內部世界的那束光，為半導體行業的高質量發展注入持續動力。
無論是滿足當前高精度、高效率的檢測需求，還是適配未來半導體工藝的升級迭代，PIS-UHX-AIR都將成為企業提升核心競爭力的重要助力。這，就是半導體內部缺陷檢測的“火眼金睛"。
